Rusningstrafik i rymden

Antalet uppskjutningar ökar och rymdraketer står i kö på ramperna. Nu är en ny generation rymdflygplatser på gång. De ska lösa trafikproblemen, skicka jättelika raketer till andra ­planeter och erbjuda turister billiga biljetter till rymden.

För närvarande är halvön A’ Mhòine i norra Skottland bara en öde torvmosse, men det obebodda landskapet kommer snart att utgöra fonden för Europas nya rymdäventyr. Här ska nämligen kontinentens första kommersiella rymdflygplats byggas i början av 2020-talet.

Space Hub Sutherland, som den ska heta, är inte den enda. I Storbritannien finns det planer på ännu en rymdflygplats i Cornwall i sydvästra England, och ett svenskt företag vill bygga en rymdflygplats i Kiruna. Även Indien, Indonesien, Singapore, Australien och Nya Zeeland planerar rymdflygplatser. USA, som redan har tio stycken, har även en handfull på ritbordet.

Det dyker upp många nya rymdflygplatser eftersom tekniska landvinningar och en rymdkapplöpning bland privata bolag har fått priset för en biljett till rymden att sjunka.

112. Så många raketuppskjutningar kom världens rymdflygplatser upp i under 2018. Därmed genomfördes fler än 100 uppskjutningar för första gången på mer än 30 år. Siffran hade kunnat vara högre om världen hade fler rymdflygplatser.

I dag kostar det Nasa i genomsnitt 182 000 kronor per kilo gods som sänds ut i rymden, medan kilopriset hos de privata rymdbolagen kan vara så lågt som 45 000 kronor. Det har lett till fler uppskjutningar, vilket har skapat köer vid ramperna.

Använder sig av jordens rotation

När en ny rymdflygplats planeras är det viktigt att välja rätt plats för var den ska ligga. Det är framför allt två saker projektörerna behöver tänka på. För det första måste den ligga i ett öde område så att raketerna har bra säkerhetsavstånd åt alla håll. För det andra behöver man tänka på vid vilken breddgrad rymdflygplatsen ska placeras, det avgör vilka tjänster man kan erbjuda.

Långa rymdresor börjar vid ekvatorn

När ingenjörer letar efter en bra plats för en rymdflygplats tar de hänsyn till allt från framkomligheten för stora raketdelar till jordens rotationshastighet.

© Oliver Larsen

Europeisk rymdflygplats ­idealisk för hög omloppsbana

Det europeiska rymdorganet ESA:s viktigaste rymdflygplats ligger i Sydamerika. Med en placering endast 50 mil norr om ekvatorn får raketerna en ordentlig knuff från jordens rotation: 1 650 kilometer i timmen. ESA:s rymdflygplats är idealisk för uppskjutning av satelliter som ska placeras i hög omloppsbana, exempelvis så kallad geostationär omloppsbana (där satelliten följer jordens rotation) eller för långa rymdexpeditioner där en sond ska lämna jordens gravitationsfält.

© Oliver Larsen

Ny rymdflygplats sänder satelliter över polerna

Satelliter i polär omloppsbana rör sig över nord- och sydpolen medan jorden roterar under dem. Därmed passerar de hela jordytan under ett dygn, vilket är bra för vädersatelliter. Skottland är idealiskt placerat för polära omloppsbanor.

© Oliver Larsen

Kinas jätteraketer seglas fram till plattformen

Kinas rymdflygplats ligger vid en hamn så att fartyg enkelt kan segla dit raketdelarna. Landets nya, cirka hundra meter långa raket Chang Zheng 9 är nämligen så lång att den inte kan transporteras med varken tåg eller lastbil.

Världens mest kända uppskjutningsplats för raketer, Kennedy Space Center i USA, är ett exempel på båda dessa överväganden. Därifrån sändes Apolloexpeditionerna upp med Saturn V, historiens mest kraftfulla raket.

Den 110 meter höga raketen utvecklade en kraft på 33 miljoner newton, över hundra gånger mer än en jumbojet. Medan Saturn V ännu bara fanns på ritbordet stod det klart att raketen behövde en uppskjutningsplats som kunde hantera dess storlek och kraftutveckling. Därför började Nasa år 1962 köpa upp mark utanför USA:s östkust, på Merritt Island i Florida.

Platsen valdes bland annat ut för att Florida är en av de delstater i USA som befinner sig närmast ekvatorn. En plats nära ekvatorn ger två fördelar.

Europas rymdflygplats ligger mer än 6 000 kilometer från kontinenten, mitt i den sydamerikanska djungeln. Det gemensamma europeiska rymdorgaet ESA driver rymdflygplatsen, vilken är eftertraktad för tunga uppskjutningar som ska långt ut i rymden, eftersom den ligger mycket nära ekvatorn.

© ESA

För det första roterar jorden i maximal hastighet österut. En raket startar visserligen lodrätt från marken, men efter hand som den tar sig ut ur atmosfären vänder den nosen vågrätt. Om inte raketen uppnår en hög hastighet parallellt med jordytan kan den inte placeras i omloppsbana, utan börjar då falla tillbaka så snart motorerna stängs av.

Det krävs en vågrät hastighet på cirka 28 000 kilometer i timmen för att en raket ska kunna placeras i låg omloppsbana runt jorden. Om en raket sänds upp vid ekvatorn har den redan från början en vågrät hastighet på 1 650 kilometer i timmen tack vare jordens rotation och behöver därmed mindre bränsle för att placeras i omloppsbana.

Världens första kommersiella rymdflygplats, Spaceport America, uppfördes 2012.

© Virgin Galactic

Den andra fördelen med uppskjutningar nära ekvatorn är att man befinner sig rakt under en av de mest eftertraktade omloppsbanorna runt jorden, geostationär omloppsbana.

Det är praktiskt för exempelvis tv- och kommunikationssatelliter, eftersom de då följer planetens rotation. Sett från jorden står alltså satelliten alltid stilla på himlen, vilket är anledningen till att tv-paraboler kan behålla sin signal.

En annan eftertraktad omloppsbana runt jorden passerar polerna. Då flyger satelliterna flera gånger per dygn vinkelrätt mot ekvatorn över nord- och sydpolen samtidigt som planeten roterar.

Titta in i Nasas ­raketverkstad

Alla Nasas rymdraketer genom tiderna har byggts i den stora Vehicle Assembly Building (VAB). Nu är ingenjörerna i färd med att förbereda för att Nasas nästa månraket, Space Launch System (SLS), ska flytta in i verkstaden.

© NASA

3,6 miljoner kubikmeters raketverkstad tog tre år att bygga

Uppförandet av VAB började 1963 som led i Nasas Apollo-program. Byggnaden stod färdig tre år senare och är i dag fortfarande en av världens största sett till volym: det finns 3 664 883 kubikmeters utrymme innanför de fyra väggarna.

© NASA

Det tar 45 minuter att öppna dörrarna

Den enorma byggnaden byggdes ursprungligen för att hysa den kraftfulla Saturn V-raketen, som skulle kunna byggas och rullas ut ur byggnaden upprest. Byggnadens fyra ingångar har därför världens största dörrar, som alla är 139 meter höga och tar 45 minuter att öppna och stänga.

© NASA

Framtidens månraket flyttar snart in

För tillfället står VAB redo att hysa Nasas kommande månraket, SLS. Trots att raketen blir världshistoriens största och kommer att bli 111 meter hög, så finns det gott om plats under det 160 meter höga taket. Byggnaden kan i totalt rymma fyra färdigbyggda SLS-raketer.

På så sätt för banan dem över hela jordens yta under ett dygn. Denna omloppsbana används därför ofta av kartläggnings- och övervakningssatelliter. Satelliter i polär omloppsbana sänds som regel upp från rymdflygplatser närmare polerna.

Ny sorts rymdflygplats efterfrågas

Avstånden i rymden runt jorden är så pass stora att det får plats miljontals satelliter i omloppsbana. Det är bra, för under de kommande åren förväntas antalet satellituppskjutningar explodera.

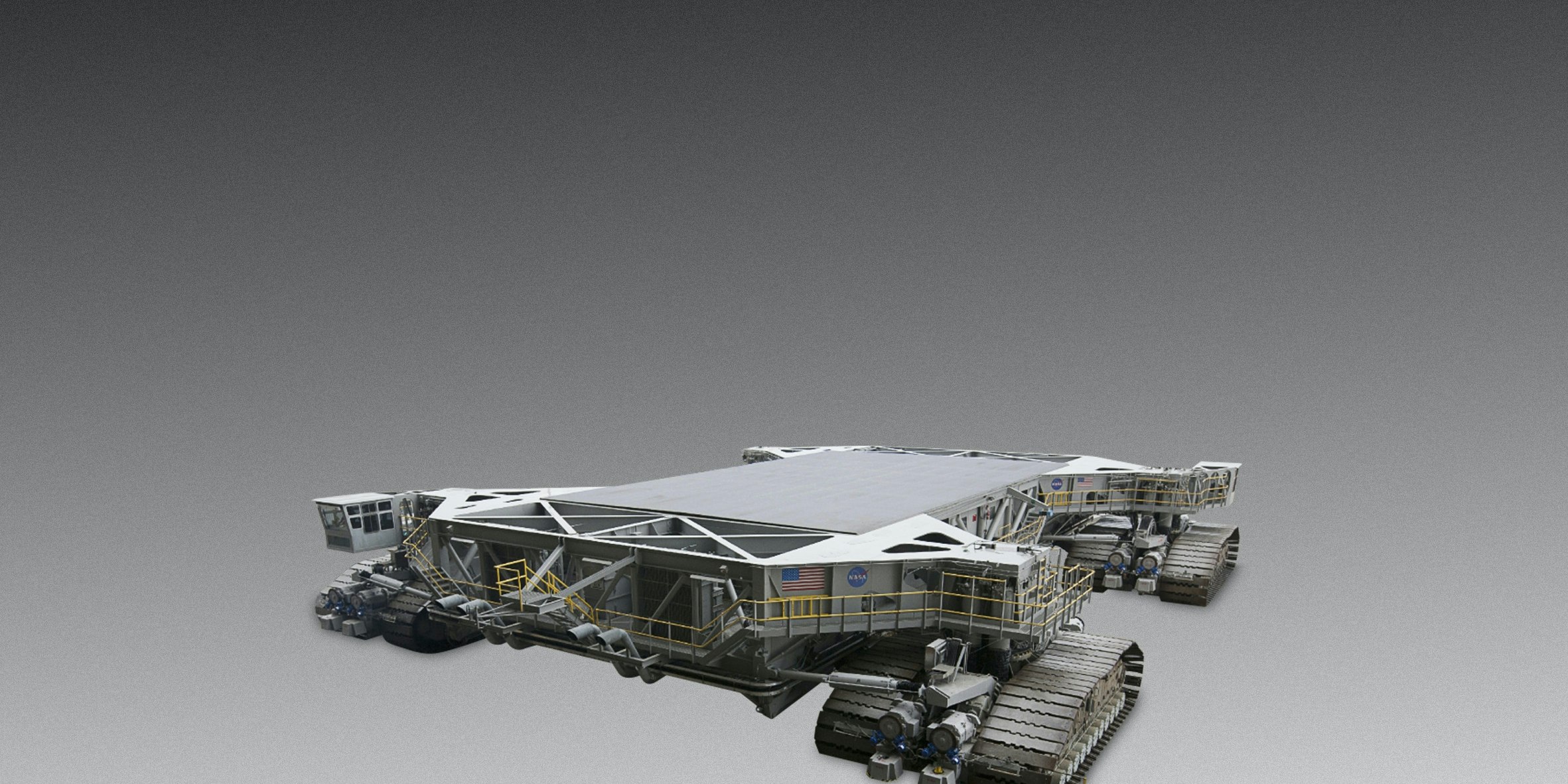

Gigantiskt fordon fraktar 5 000 ton raketutrustning

Med en topphastighet på 1,6 kilometer i timmen har Nasas enorma bandfordon Crawler Transporter gjort den nervpirrande körningen från monteringshall till uppskjutningsplattform med världshistoriens största raketer.

Oliver Larsen

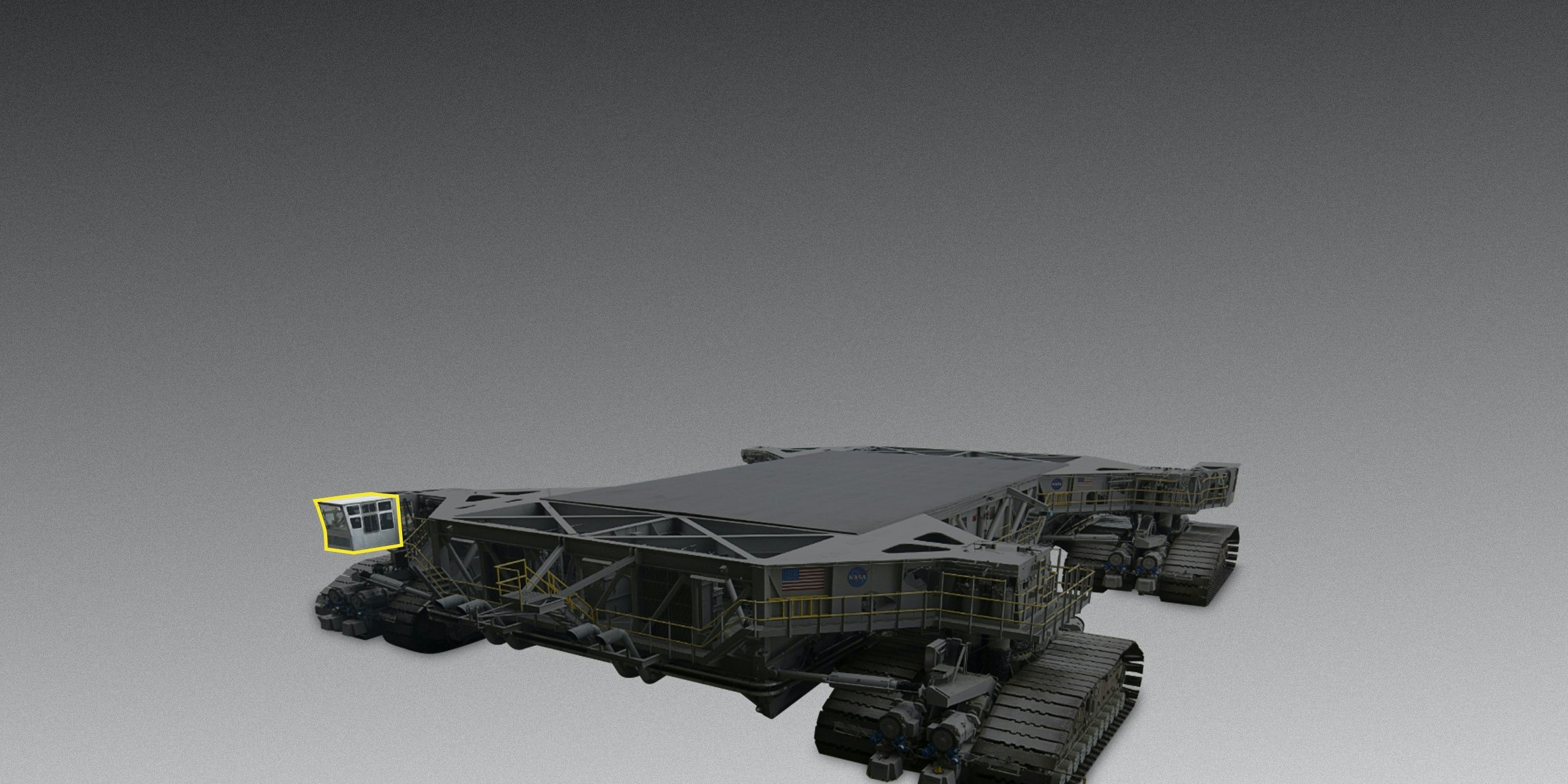

Liten ratt styr jättefordon

I förarkabinen återfinns en 15 centimeter bred röd ratt med vilken föraren styr bandfordonet. Föraren har också en knapp vid vänsterhanden som styr farten, medan det på höger sida sitter mätare som visar plattformens höjd och vinkel ifall man kör uppåt eller nedåt.

Oliver Larsen

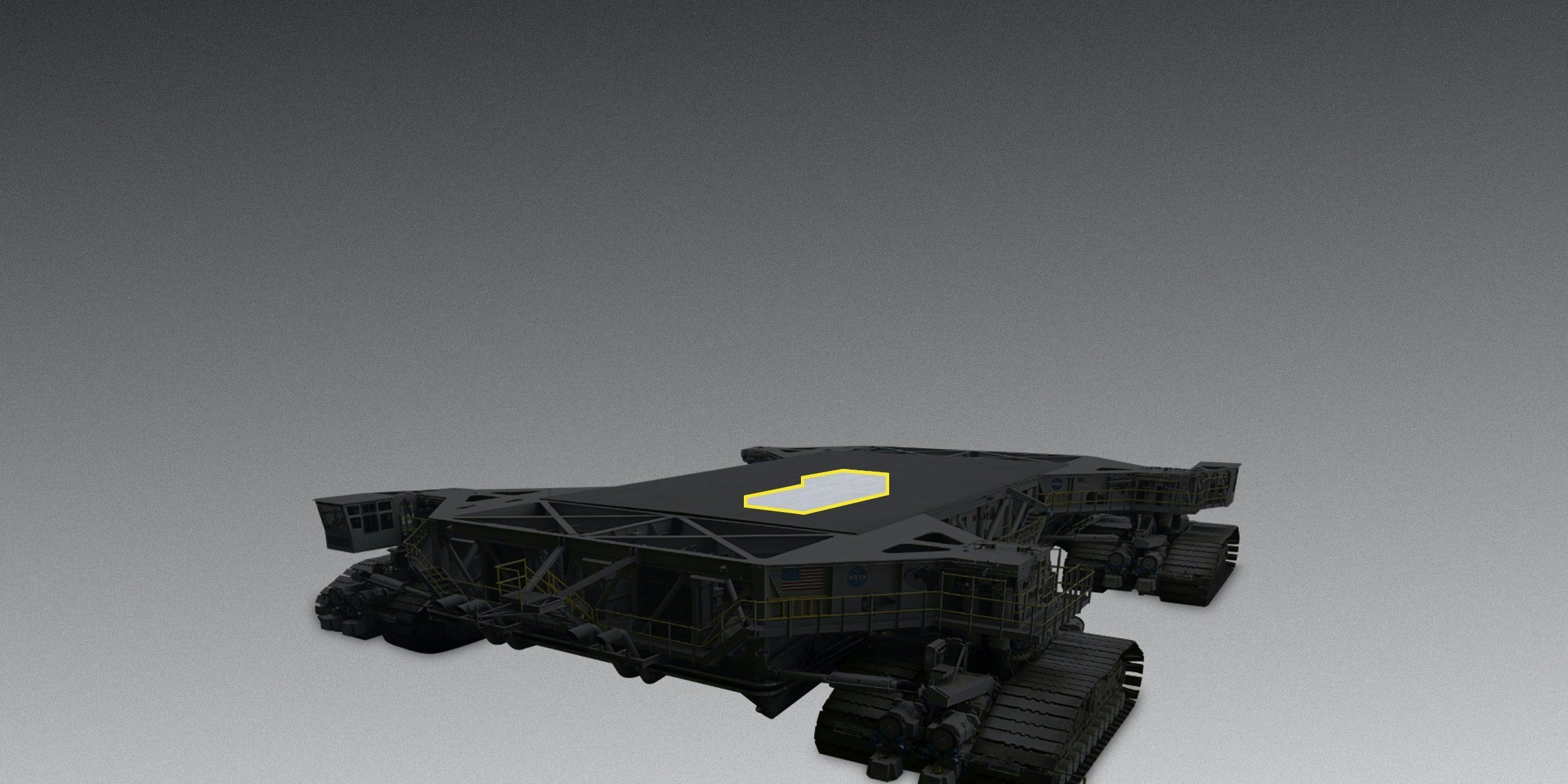

Diesel driver elmotorer

Två jättelika dieselmotorer med sammanlagt 5 500 hästkrafter ger energi åt elmotorerna som driver bandfordonet. Fördelen med elmotorer är att de till skillnad från förbränningsmotorer ger samma kraft till hjulen oavsett fordonets hastighet.

Oliver Larsen

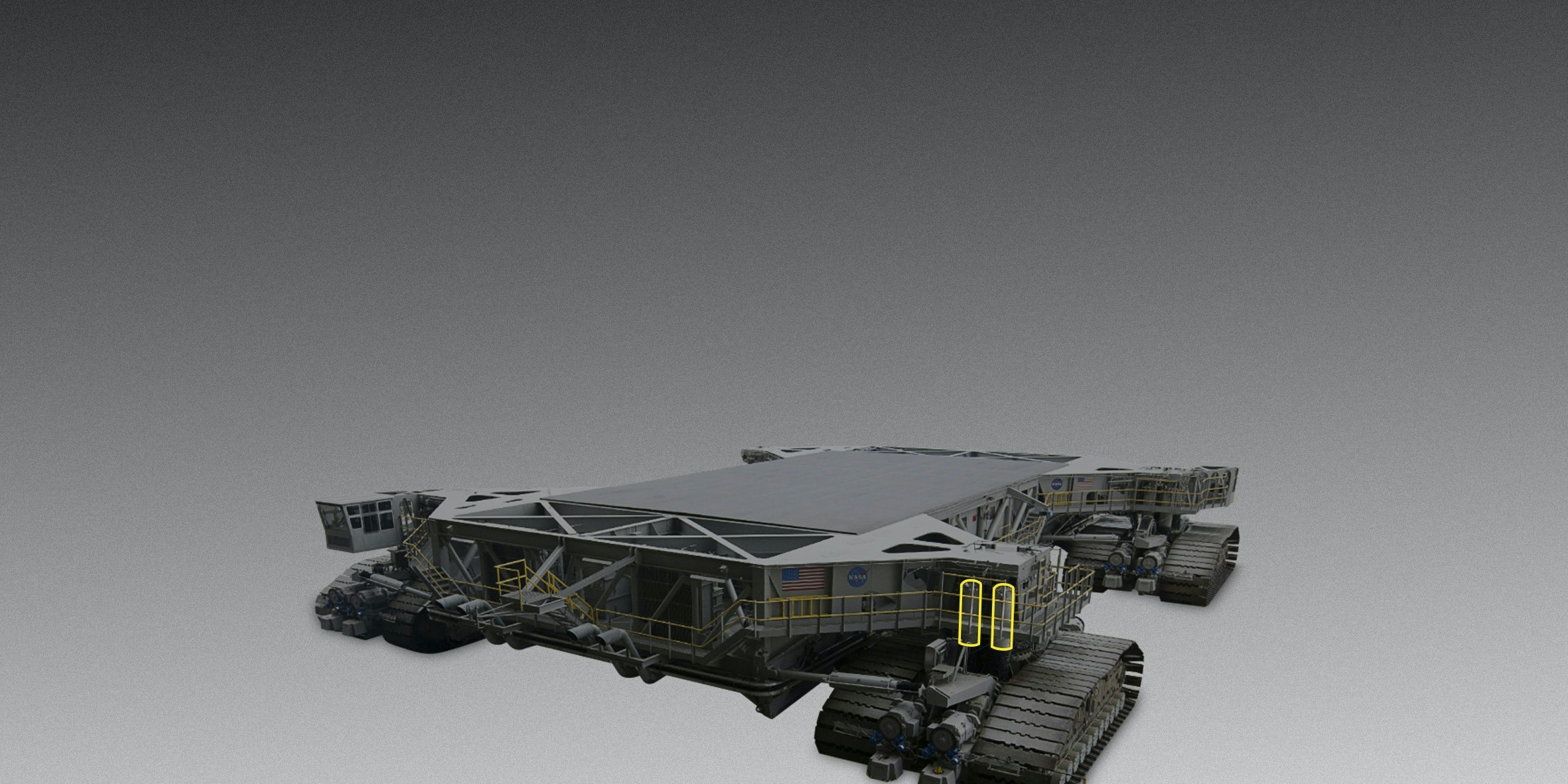

Upphängning håller raketen på rätt köl

Strax innan bandfordonet når uppskjutningsplattformen ska den ta sig över en ramp med 1,5 meters stigning. 16 stycken domkrafter med hydrauliskt styrda cylindrar håller fordonets plattform vågrät, trots att den totala lasten kan uppgå till 5 000 ton.

Oliver Larsen

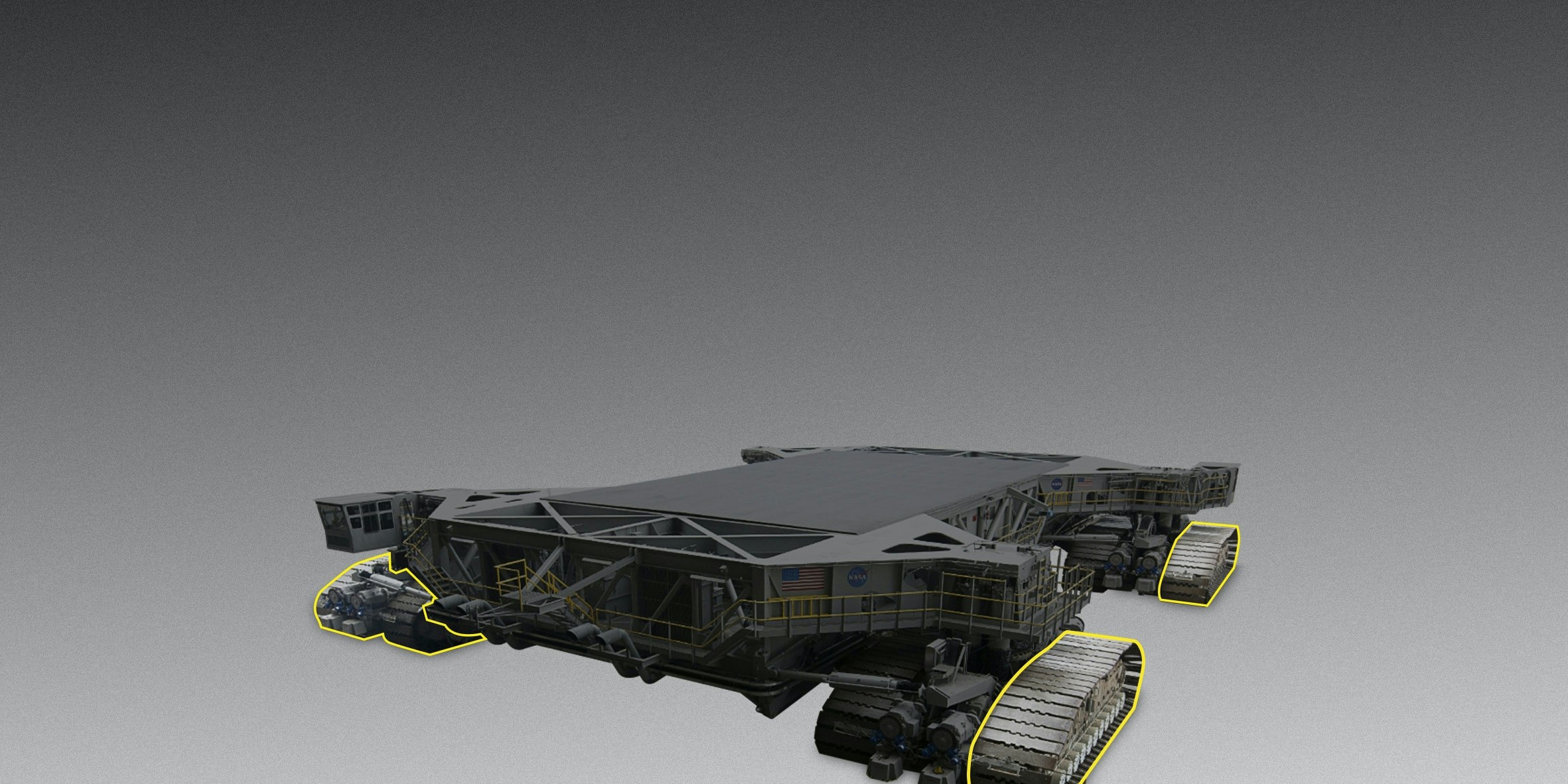

Tunga fötter ger säkert grepp

Under plattformens fyra hörn sitter två enorma larvfötter. De består av 57 så kallade skor, det vill säga robusta stålplattor som väger 950 kilo vardera. Bandfordonet säkerställer ett gott väggrepp med totalt 456 skor som tillsammans väger 433 ton.

Oliver Larsen

Vikten är den största begränsningen vid rymdresor. Den tekniska utvecklingen med allt mer datorkraft på allt mindre plats har gjort att satelliter i dag kan byggas små som skokartonger med lika bra eller ännu bättre funktionalitet än vad hundratals kilo tunga satelliter hade för några årtionden sedan.

Dessa små satelliter kan sändas upp i grupper om över hundra åt gången. Efter hand som kilopriset för att sända ut utrustning i rymden har sjunkit har betydligt fler företag och länder haft råd att köpa uppskjutningar. I november 2018 uppskattade analysföretaget Euroconsult att närmare 7 000 små satelliter kommer att sändas upp under de kommande tio åren.

Det är en sexdubbling jämfört med det föregående årtiondet. Uppskjutningsplatser som Kennedy Space Center har byggts för att hantera stora men få uppskjutningar. Därför är de dåligt rustade att snabbt göra rampen klar för användning igen. Det ökade antalet uppskjutningar kräver följaktligen fler rymdflygplatser med plats för många små uppskjutningar.

En sådan har företaget Rocket Lab byggt i Nya Zeeland. Med sin egen lättviktsraket Electron, som bara är 17 meter hög och väger 12,5 ton, hoppas man kunna göra en uppskjutning vart tredje dygn.

Den 11 november 2018 skickade det privata rymdföretaget Rocket Lab upp sin första kommersiella raket från sin rymdflygplats på Mahia-halvön på Nya Zeeland.

© Rocket Lab

Ingenjörer skräddarsyr ramperna

De nya, mindre uppskjutningsplattformarna kan i dag utformas med betydligt högre precision än tidigare. I dag använder ingenjörerna 3D-program för att rita och testa utformning och material innan bygget inleds.

Med ett datorprogram kan de exempelvis beräkna hur långt bort lågorna kommer att slungas från en raket som startar, beroende på bränsletyp och raketens vikt. Det gör det möjligt att anpassa plattformen till uppskjutningen, vilket ingenjörerna har dragit nytta av på den nya plattformen 39C på Kennedy Space Center.

Den ligger i samma komplex som den historiska Apollo- och rymdfärjeplattformen 39A.

Uppskjutningsrampens enda permanenta konstruktion är en betongplattform på vilken ingenjörerna med hjälp av en mobil arsenal kan installera de moduler som krävs för en viss uppskjutning.

När raketerna från Kennedy Space Centers största uppskjutningsramper startar motorerna strömmar 1,14 miljoner liter vatten strömmar ut genom 16 kranar utplacerade på plattformen. Vattnet kyler ned plattformen, men dess huvudsyfte är att dämpa chockvågen från motorerna, eftersom den kan förstöra raketen och är livsfarlig för människor.

© NASA

Den viktigaste modulen är det upphöjda uppskjutningsstöd på vilket raketen fästs. Under stödet kan ingenjörerna placera ut kvadratiska lådor av stål med vinklade plattor som avleder lågorna 85 grader åt sidorna, det vill säga i princip vinkelrätt bort från plattformen. På så sätt skonas betongplattformen så mycket som möjligt.

Både stödet och lådorna vilar på en stålmatta som rullas ut och fästs i plattformen. Mattan absorberar värmen från raketen så att lågorna orsakar minimal skada på plattformen.

Jätteraketerna kommer

Samtidigt som satelliterna och raketerna blir mindre och rymdflygplatserna erbjuder en ökad flexibilitet rör sig rymdfarten även i motsatt riktning. En ny generation av jätteraketer är nämligen under utveckling.
Nasa har snart byggt färdigt sin nya jätteraket Space Launch System, med en lyftkapacitet på 130 ton.

Samtidigt utvecklar den kinesiska rymdstyrelsen raketen Chang Zheng 9 som har en kapacitet på 140 ton, medan företaget SpaceX satsar på sin farkost Starship, som med hjälp av en enorm lyftraket kan frakta minst 100 ton och är helt återanvändbar. I jämförelse kan världens i dag mest kraftfulla raket, Falcon Heavy, bära med sig cirka 64 ton.

Vatten och starka armar skyddar raketen

En rymdraket utvecklar så våldsamma krafter att den hade förstörts om inte plattformen hade skyddat den. En djup eldgrop och miljontals liter vatten ser till att raketen kommer iväg utan att ta skada.

Starka armar släpper taget

Fyra stycken 18 ton tunga ”armar” håller fast raketen i några sekunder sedan motorerna startats. Varje arm är stark nog att hålla tillbaka en jumbojet i full fart. Armarna släpper synkront taget om raketen så att uppskjutningen inte blir sned.

Plattform släpper raketten långsamt

När raketen släpps sitter den fortfarande fast i plattformen med ett antal metallsprintar som sticker in i små rör i motorerna. För att minska belastningen på raketen dras sprintarna sakta ut, vilket sänker naccelerationen under uppskjutningens första 150 millimeter.

Vatten dämpar akustisk chock

När motorerna startar öppnas en 90 meter hög vattentank, varefter 1,14 miljoner liter vatten rinner ut genom 16 kranar som fördelats runt plattformen. Det främsta syftet med vattnet är att dämpa ljudet från raketen, eftersom chockvågen kan döda en människa.

Eldfast lera leder bort lågorna

En tolv meter djup grav leder bort motorernas lågor från raketen för att den inte ska skadas av värmen. En deflektor av stål delar lågorna i två innan de leds ner i graven, som består av betong och eldfasta tegelstenar av lera som tål upp till 1 775 graders värme.

© NASA

Dessa imponerande farkoster ställer helt andra krav på rymdflygplatserna. Nasas gamla rymdfärjas plattform 39A är för närvarande den enda som kan hantera Falcon Heavy. Till skillnad från 39C:s mobila plattform är den permanenta installationen på 39A omgiven av kraftfulla vattenkanoner som sprutar in över en miljon liter vatten under raketen när motorerna startas.

Huvudsyftet med vattnet är inte att kyla ned plattformen under raketen utan att dämpa den akustiska chocken från motorerna. Luftbubblor i vattnet absorberar ljudvågorna, pressas ihop och värms så att chockvågen dämpas väsentligt från en ljudnivå på cirka 200 till 150 decibel.

Flamgropen under Kennedy Space Centers största plattform, 39A, är 13 meter djup och 137 meter lång. I mitten – rakt under raketelden – sitter "deflektorn" som avleder flammorna i var sin riktning.

© NASA

Så kraftiga tryckvågor är inte bara livsfarliga för människor utan kan även skada raketen när vågorna reflekteras av plattformen. 150 decibel motsvarar ljudet av ett jetflygplan på 25 meters håll och är inte livsfarligt, men kan spränga en människas trumhinnor.

Rymdresan börjar vågrätt

En tredje trend på rymdflygplatserna är vågräta start- och landningsbanor, såsom de ser ut på världens flygplatser. Sådana testas bland annat på Spaceport America i USA. Flera privata företag, som vill erbjuda rymdturister en snabbtur strax över hundra kilometers höjd (den officiella gränsen för rymden), följer utvecklingen med stort intresse.

Förra sommaren testade Virgin Galactic sitt SpaceShipTwo, som består av ett flygplan och en raketdriven rymdfarkost. Flygplanet startar som ett helt vanligt plan och stiger till cirka 15 000 meters höjd. Där kopplas rymdfarkosten loss, varefter raketmotorn startas.

Specialvingarna på SpaceShipTwo kan tippas, så att de ligger i 90 graders vinkel i förhållande till kroppen när planet påbörjar nedstigningen i atmosfären. Manövern säkrar en mer stabil inbromsning. Senare rätas vingarna ut, så att farkosten kan sväva tillbaka till landningsbanan.

© Virgin Galactic

På mindre än åtta sekunder accelererar farkosten till över tusen kilometer i timmen. Accelerationen fortsätter i ytterligare 62 sekunder, tills raketen når sin topphastighet – 4 200 kilometer i timmen – varefter motorn stängs av. Resten av vägen svävar farkosten ut på andra sidan av den så kallade Karmanlinjen på hundra kilometers höjd.

Moderskeppet och raketfarkosten återvänder var för sig till rymdflygplatsen och landar som ett vanligt flygplan. SpaceShipTwo kommer att ha plats för åtta personer, två piloter och sex passagerare.

Rymdturism på gång

Nasas planer på att i framtiden utvidga Kennedy Space Center inkluderar även landningsbanor, men på ett annorlunda sätt. I stället för att köra på hjul ska rymdflygplanen skjutas iväg på en bana med elektriskt ledande spår. Flygplanet accelereras upp i hög hastighet innan det lättar, varefter så kallade scramjetmotorer tar över driften.

Framtida farkoster slungas ut i rymden

Uppskjutningssystemet Slingatron ska utnyttja centrifugalkraften för att slunga ut satelliter och materiel i så hög hastighet att de kan lägga sig i omloppsbana runt jorden.

© Oliver Larsen

Slingatron består av ett spiralformigt rör. Hela konstruktionen vrids runt i cirklar – som ett vinglas som snurras runt – i upp till 60 varv per minut.

© Mikkel Juul Jensen

En rymdkapsel sänds in i röret och centrifugalkraften gör att kapseln accelererar utåt. Kapseln ­accelererar mer och mer tills den uppnår en hastighet på 25 000 kilometer i timmen.

© Mikkel Juul Jensen

Kapseln, som nu hamnar i en rak del som är vinklad uppåt, skjuts iväg mot rymden. Kapselns aerodynamiska form minskar den värme som uppstår till följd av luftmotståndet.

En vanlig jetmotor suger in luft framtill och komprimerar den med hjälp av turbiner innan den antänds och med hög kraft skjuts ut baktill. I en scramjetmotor skapar flyg­planets fart kompressionen av luften i motorn. Det gör att flygplanet kan komma upp i en hastighet som är tio gånger så snabb som ljudets, vilket räcker för att nå ut i rymden.

Den stora fördelen med de vågräta startteknikerna är dels att de kan byggas i många delar av världen, dels att de kan inlemmas i redan existerande flygplatser.

Experter anser att framtiden för rymdflygplatserna är att de integreras i större städer på samma sätt som flygplatser i dag. Förr eller senare kommer de extremt snabba farkoster som håller på att utvecklas och som kan nå ut till rymden att användas för att flyga från kontinent till kontinent, via rymden. Det skulle spara mycket tid, bland annat för att det finns mer plats i rymden och för att luftmotståndet är betydligt lägre.

Med Space Hub Sutherland tar Europa nu det första steget på vägen mot att bli en del av framtidens världsomspännande nätverk av rymdflygplatser, där det på avgångstavlorna både står destinationer till andra sidan jorden och bortom planeten.
